快測Scan

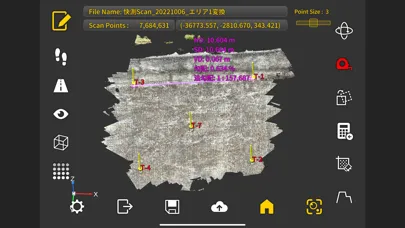

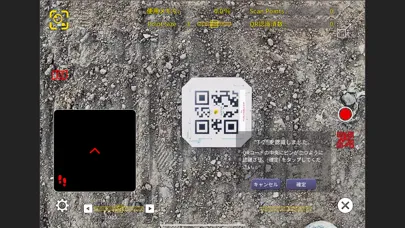

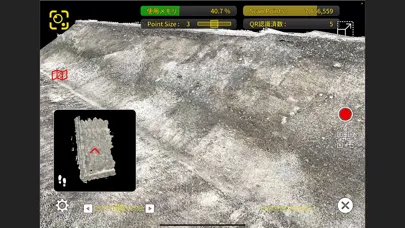

快測Scan(カイソクスキャン) は、LiDARセンサーを搭載したモバイル端末を使用し、短時間で点群が取得できる3次元測量アプリです。 いつでも・誰でも・手軽に、点群データを取得できます。 QRコードを利用した標定点・検証点の自動認識により、スキャンデータを簡単に公共座標化します。 国土交通省「3次元計測技術を用いた出来形管理要領(案)」に準拠しており、土木公共工事の小規模土工などに最適です。 ※このアプリをご利用頂くためには、「快測Scan」のクラウドサービス契約（有料）が必要です。 ********************************************* 快測Scanの特徴 ********************************************* 1.手軽にiPad ProやiPhone Proで3次元測量 Apple社製のLiDAR搭載iPad ProやiPhone Proで手軽に3次元測量が可能です。 点群を取得したい対象物にかざしてスキャンを開始。 動画を撮影する感覚で連続でスキャンし、実物画像に重ねてスキャン結果の点群が表示されます。 ※動作保証端末は弊社HPの動作環境をご確認ください。(https://www.kentem.jp/product-service/ksscan/requirement/) 2.QRコードで標定点・検証点を自動認識 QRコードのマーカーを利用し、標定点・検証点の中心を自動認識します。 QRコード中心の公共座標は「快測ナビAdv」を使い、トータルステーションで計測。 快測Scanで計測した点群と、快測ナビで記録した標定点・検証点は、弊社のクラウドサービス「KSデータバンク」へアップロードします。 弊社の点群処理ソフトウェア「SiTE-Scope」にて、KSデータバンクから取り込み時に公共座標に自動変換できます。 変換後の検証点のXYZの較差も自動で表示されます。 またQRコードは現場のハードな環境でも使いやすい、「快測ScanメタルQRセット（オプション）」もご用意しております。 ※QRコードによる公共座標化の連携には、「快測ナビAdv」および「SiTE-Scope」のご契約が必要です。 3.「3次元計測技術を用いた出来形管理要領(案)」対応 2022年度より国土交通省直轄工事(土工1000m3未満・床掘工・小規模土工・法面整形工)において、モバイル端末を用いた3次元計測技術として、LiDARを搭載したモバイル端末での計測が認められるようになりました。 快測Scanはこれらに準拠し、「3次元計測技術を用いた出来形管理要領(案)」に対応しております。 要領(案)への対応にとどまらず、測量時間およびデータ変換等の処理時間の短縮により生産性向上も期待できます。 4.エディットモード 計測した点群は、エディットモードでその場で確認することができ、計測漏れがないかなどを確認できます。 またエディットモードには距離計測機能や、体積計算機能も搭載。 距離計測機能では点群から、ピックした2点の水平距離、斜距離、高低差を確認できます。 体積計算は「土木工事数量算出要領(案)」で認められている点高法に対応。 簡易的な盛土量・切土量はもちろん、垂直面の体積計算も可能です。 ※Apple および Apple ロゴは米国その他の国で登録された Apple Inc. の商標です。iPadOSは Apple Inc. の商標です。App Store は Apple Inc. のサービスマークです。 ※iPhone の商標は、アイホン株式会社のライセンスに基づき使用されています。 ※ QRコードは、株式会社デンソーウェーブの登録商標です。

点高法体積計算機能にて多角形の基準面を作成できるように対応 面積報告書のPDFを直接KSデータバンクに保存できるように対応 面積報告書の展開図の座標を出力できるように対応 点群データのエクスポート時、名称重複時の命名規則を他機能と統一するように変更 スキャン設定がデフォルトに戻る場合がある現象を修正 ボクセル体積計算機能の画面から他の機能へ移る際、確認ダイアログが表示されない現象を修正 点高法体積計算（傾斜面指定）において、基準面の傾きによって三角網の領域が変化する現象を修正 電話サポート受付システムへのリンクを搭載
