Papercraft4 3D

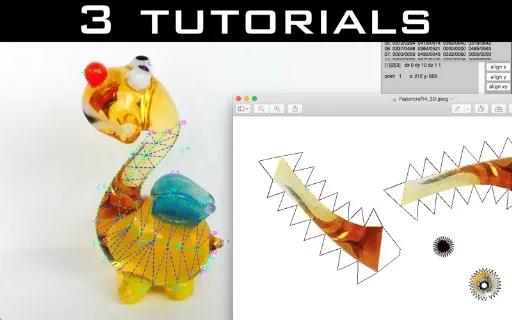

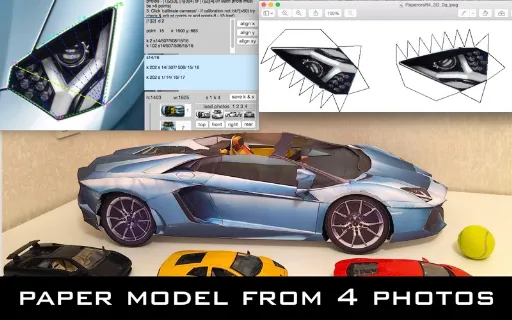

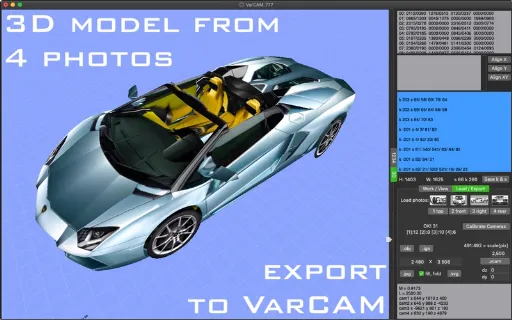

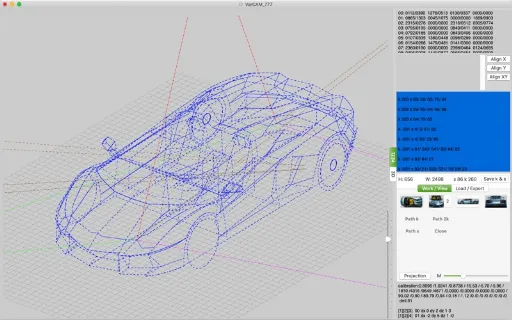

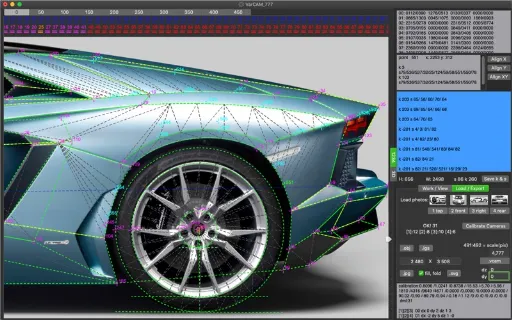

"あなたの夢はあなたの手のひらにあります" "Papercraft4 3D" - 4枚の写真をCAD / CAM CNCおよび3Dプリンタで使用するために、テクスチャ付き3Dモデル（.objフォーマット）、テクスチャ付き "ペーパーモデル"プリントまたはIGESフォーマット（NURBSサーフェス） YouTubeまたはサポートウェブサイトのトレーラー＆チュートリアル。 Macworld： https://bit.ly/2NzfMkW 1.テキストファイルにプロジェクトの名前を付けて保存します。 2. 4枚の写真を載せます：上、前、右、後ろ。 3. 4つの写真のそれぞれに基点0（赤）を設定します。 4.セットポイント1〜7（赤色） - 少なくとも4枚の写真のうちの3枚以上が必要です - [1] [2] [3]、[1] [3] [4]または[1] [2] [4 ]。（各写真には5点以上が必要） 5. 'キャリブレーションカメラ'をクリックします - キャリブレーションが「OK！」（> 50）でない場合は、ポイントを確認して調整するか、ポイント8~13を追加してください（赤色）。 6.モデルが対称に設定されている場合、[1] [2] [4]の写真に498,499（赤）点の対称線が設定されます。 7.ポイント14（赤色）、15,16 ...（それぞれ少なくとも4枚の写真のうち2枚以上でなければなりません） 8.青色のパッドにテキストを入力して部品の端を設定します。   'k2s3 / 7/15'は、[2]写真から切り取ったポイント3,7,15の三角形を意味します（ポイントは時計回りに入力する必要があります）   'k102s3 / 7/15'は対称部分を意味する   'k202s3 / 7/15'はオリジナルと対称の両方の部分を意味します   'k-2s3 / 7/15'は写真の対称的な側からカットされた元の部分を意味する   'k2s3 / 501/502/7/15'はキュービックスプライン（controlPoint1：501 controlPoint2：502）を持つ部分を意味します。502 =ポイント2（青色）、607 =ポイント107（青色）   's4 / 6'はポイント4と6を含む2つの部分を1つにマージすることを意味します。 "サークル"   'k2c1 / 2/3'はポイント1の中心、ポイント2の半径1、ポイント2の半径2の円を意味する。   'k2c1 / 2/3/4/5'は、ポイント4の中心、ポイント5の半径＃1（ポイント4は1つのピクチャ内にあり得る）   'k2c1 / 2/3/4/5/6/7'は、点6の中心、点7の半径＃1（点6は1つの画像内にあり得る）   等 9.入力後、「k＆sを保存」をクリックします。 •「k2s 1/2/3」と入力するのではなく、パーツのエッジを設定するには、単に「パスk」ボタンをタップし、時計回りにポイントを選択して「閉じる」をタップします。 10. '.jpg'または '.svg'をクリックし、モデルパーツを印刷するために保存します。 '.obj'をクリックし、.mtlと.objファイル（ソース4の写真と同じモデルのテクスチャ）を保存します。 「.igs」をクリックして、CAD / CAM CNCおよび3Dプリンタで使用するためのIGES形式（NURBSサーフェス）を保存します。  1つの部分は最大値を含むことができます。 100点（円は21点）。  1つのモデルにはmaxを含めることができます。 500部。  ポイント情報パッドで[x] [x]または[x] [x] [x]が表示されている場合は、ポイントのxまたはyの自動位置合わせを試すことができます（場合によっては役に立つかもしれません）  写真のサイズ=（100 .. 7000）x（100 .. 7000）ですが、写真[2]、[3]、[4]から写真[1]の縮尺は（x0.1 .. x1）でなければなりません。 9）。  エクスポートされたjpegまたはsvgファイルは、2480 x 3508ピクセル（最大9933 x 14043）です。 491と492を設定すると、モデルのサイズを変更できます（ '2500' = 1000 - 5000）
