オーディオ／スペクトル アナライザ

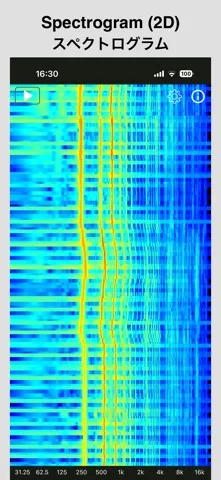

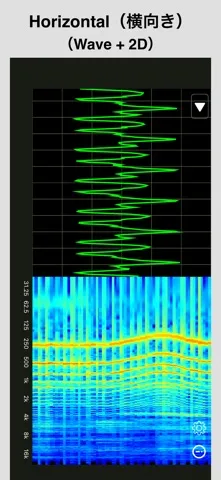

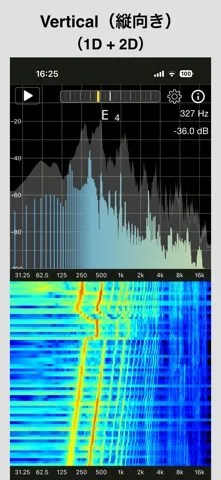

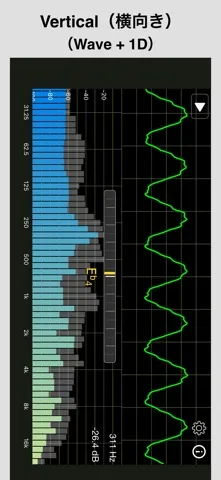

マイクから入力したオーディオ信号の「オーディオ波形」と、FFT解析による「振幅スペクトル（周波数ごとの大きさ））」および「スペクトログラム（時間変化を含む周波数分布）」を同時表示できるRTAアプリです。 （FFT：高速フーリエ変換、RTA：Real Time Analyzer） ◆ 本アプリの特長 ・波形／スペクトル／スペクトログラムの同時表示（最大2画面） ・縦向き／横向きの両対応 ・波形／スペクトル／スペクトログラムの表示構成の選択 ・FFTサイズの選択 ・窓関数の選択 ・スペクトル平均回数の選択 ・周波数重み付け特性の選択（Z特性、A特性、C特性） ・スペクトル／スペクトログラムのX方向（周波数）の表示方法の選択（線形／対数） ・スペクトルのピーク値とその周波数を表示 ・ピークホールド（スペクトルの過去のピーク値を保持した結果を表示） ・オクターブ分析（スペクトルをオクターブバンドに分類して表示） ・オーディオ信号の生成（4種類の波形） ・ノイズ信号の生成（ホワイトノイズ、ピンクノイズ） ・音程メーターの表示に対応 ◆ 設定項目 [1. 画面構成] 画面構成を選択 画面数 : 1, 2 表示画面 : ・1画面 : Wave（波形）／1D（スペクトル）／2D（スペクトログラム） ・2画面 : W+1D（波形+スペクトル）／W+2D（波形+スペクトログラム）／1D+2D（スペクトル+スペクトログラム） レイアウト : Vertical（縦に並べて表示）, Horizon（横に並べて表示） [2. 周波数軸　表示タイプ] スペクトル／スペクトログラムのX方向（周波数）の表現方法を選択 ・Linear（線形） : 等間隔に分布 ・Log（対数） : 対数的に間隔が広がる [3. FFTサイズ] FFTを行うときに使用するサンプル数を選択 1024, 2048, 4096, 8192, 16384 （※ 16384 はPro版で利用可能） FFTサイズが小さいほど更新は速く、周波数分解能は低くなります。 FFTサイズが大きいほど更新は遅く、周波数分解能は高くなります。 [4. 窓関数] スペクトルの計算で使用する窓関数（FFTを行う直前に乗算）を選択 ・Hanning : ハニング窓 ・Hamming : ハミング窓 ・Blackman : ブラックマン窓 ・None : 窓関数なし [5. スペクトル平均回数] スペクトル表示におけるスペクトル平均の回数を選択 1, 2, 4, 8 （初期値：1） （※ 4, 8 はPro版で利用可能） 値を大きくすると、スペクトルのノイズが少なく滑らかになりますが、時間分解能は低くなります。 [6. 周波数重み付け特性] 周波数重み付け特性（騒音計で音圧レベルを測定する際に用いられる）を選択 ・Flat（Z特性）: 周波数補正を行わない ・dBA（A特性） : 人間の聴覚特性を考慮した周波数特性 ・dBC（C特性） : A特性よりも広い周波数帯域をカバーした、比較的フラットな特性 [7. ピークホールド] スペクトルの過去の最大値（ピーク値）を保持した結果を表示 [8. オクターブ分析] スペクトルをオクターブバンドに分類した結果を表示 分割方法： ・FFT : スペクトル表示（従来方式） ・1/12, 1/6, 1/3, 1 オクターブ : オクターブバンドに分割した表示（数値が大きいほど、バンド幅も大きい） 計算方法： ・Max（最大値） : 各バンド内の最大スペクトル値を表示 ・Average（平均値） : 各バンド内の平均スペクトル値を表示 [9. オーディオ信号の生成] 生成するオーディオ信号の設定 ・4種類の波形から選択（サイン波、三角波、矩形波、ノコギリ波） ・20Hz - 20000Hz の範囲で周波数値を設定 [10. ノイズ信号の生成] 生成するノイズ信号の設定 ・2種類のノイズから選択（ホワイトノイズ、ピンクノイズ） ◆ その他 ・背景色の選択 : 黒、白 ・波形 : 線の色（緑、黄、反転）、線の太さ（1.0〜6.0 px） ・スペクトル : バーの配色（緑、黄、複数のカラーパターン） ・スペクトログラム : カラーマップの選択、表示範囲（-150〜-60 dB）、表示時間（4〜15 秒） ・Bluetoothの接続方針を選択が可能（使用しない、HFP、A2DP） ・波形／スペクトルの画面をY方向にピンチ・イン／アウトで、中央を中心に縮小／拡大表示（倍率：0.5〜2.0） ・スペクトル／スペクトログラムの画面をX方向にピンチアウトで、拡大表示（倍率：1.0〜16.0） ◆ 情報 ・波形表示の縦線の間隔は 2 mSecです。 ・スペクトル／スペクトログラムの計算は、vDSPライブラリを使用しています。 アプリ内課金の【Pro版】を購入いただけると、広告の非表示に加えて、高解像度解析（FFTサイズ：16384、スペクトル平均回数：4,8）が利用できます。

・設定画面の［入出力］に［オーディオ処理］を追加しました。 [標準]： iOSの標準的な信号処理を使用します。入力レベルが自動的に調整される場合があります。（AVAudioSessionModeDefault） [測定向け]： オーディオ測定向けにシステム側の信号処理を最小化します。自動的なゲイン調整などが抑えられるため、「標準」より入力レベルや信号の再生音量が小さくなる場合があります。（AVAudioSessionModeMeasurement） ・スペクトルのピークレベル／周波数の表示の文字サイズを大きく調整しました。
